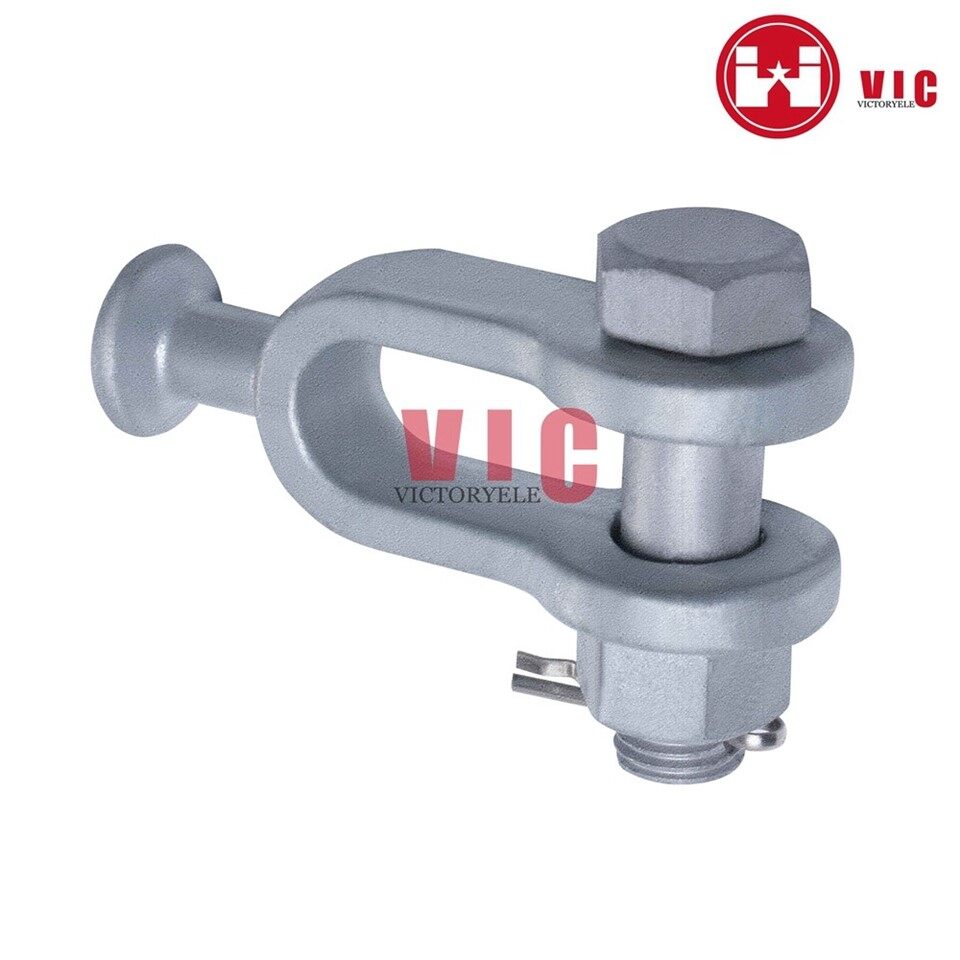

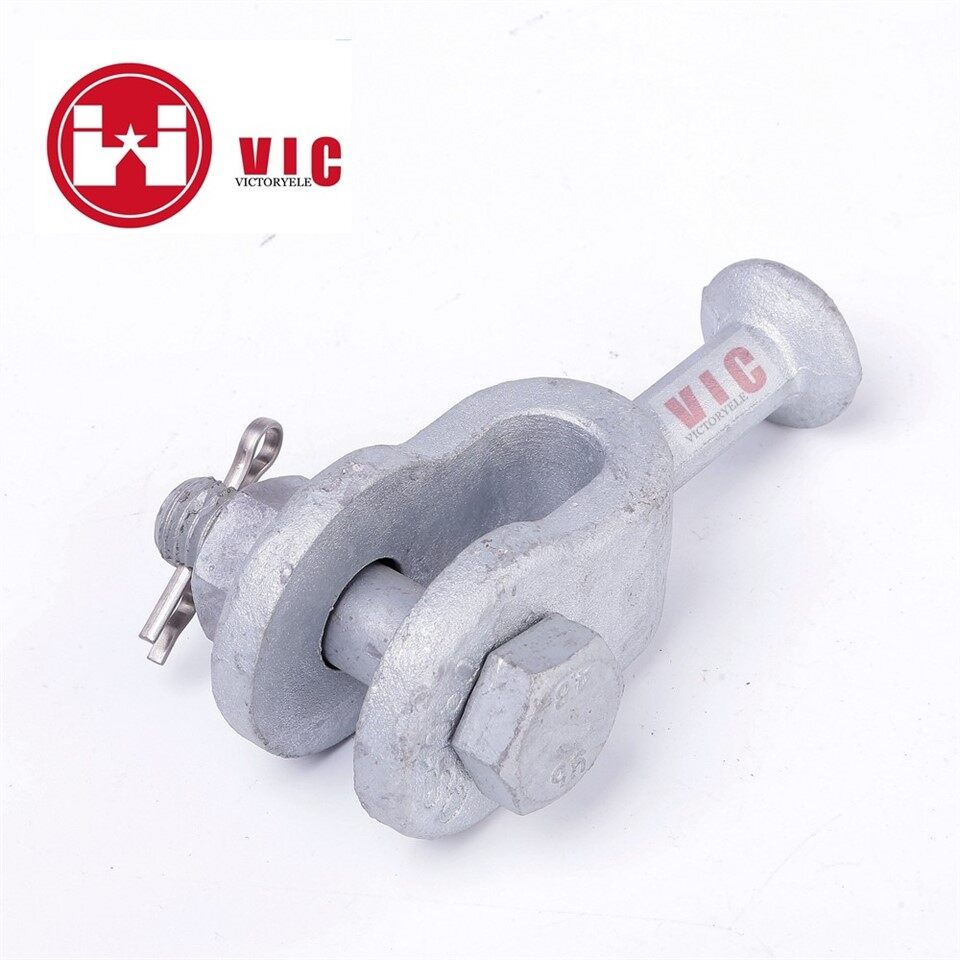

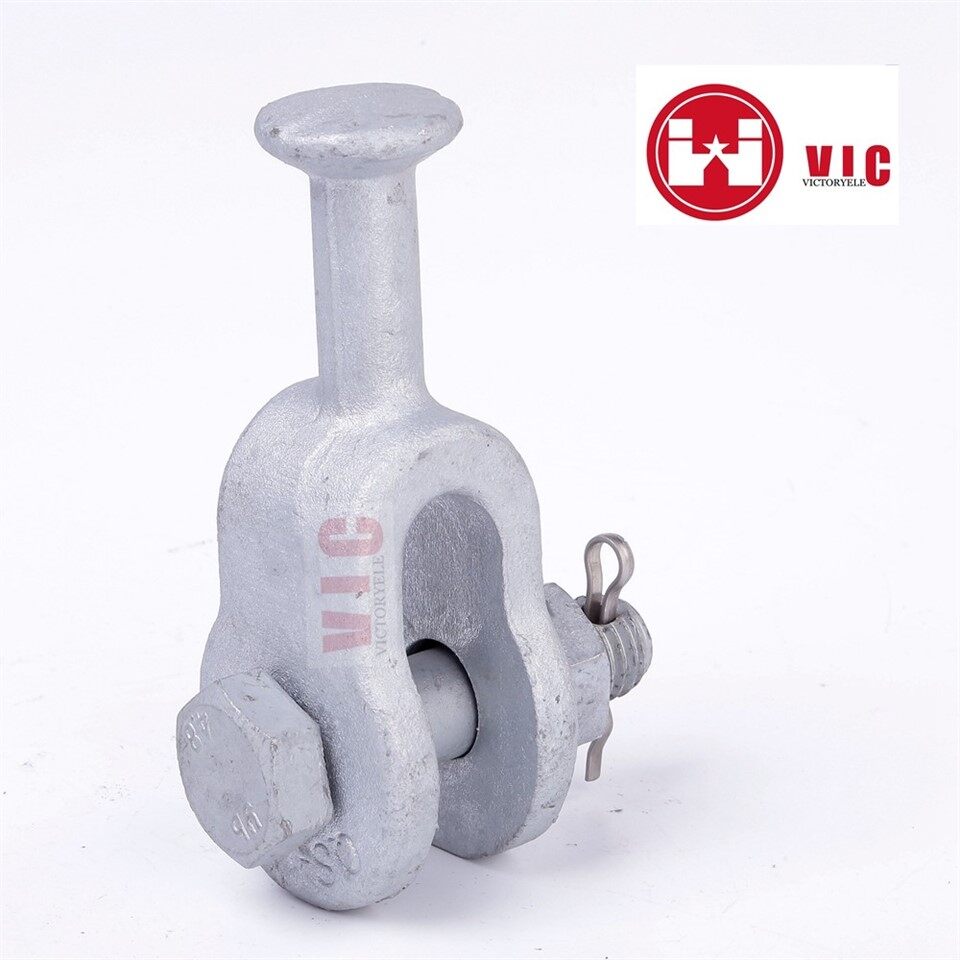

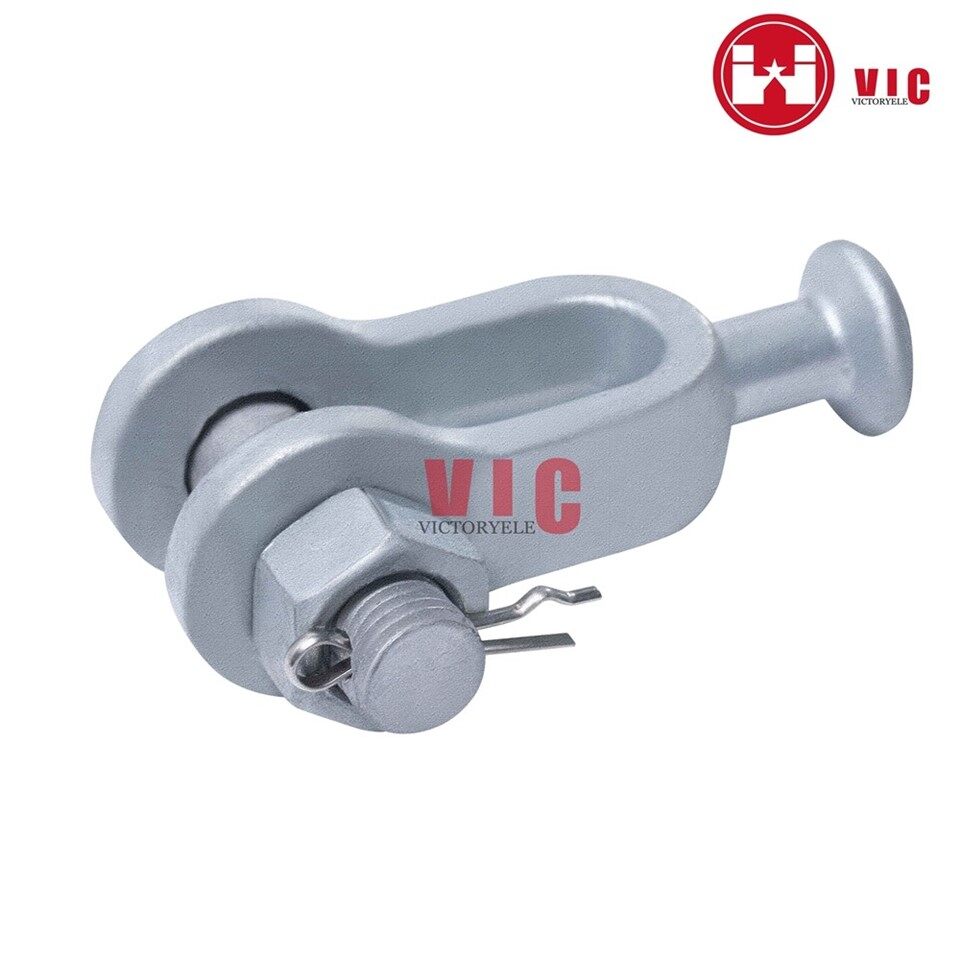

Гаряче оцинкована сталева кулька для електричних фітингів
Ознайомлення з продуктом
Кулькові скоби використовуються для кріплення ізоляторів кульок і розеток до іншого пов’язаного обладнання вежі. Він може формувати різні рядки відповідно до різної схеми та напруги. наприклад одинарна натяжна струна, подвійна натяжна струна, одиночна підвісна струна, подвійна підвісна струна, перемичка підвісної струни тощо.
Параметр продукту
- Матеріал корпусу: оцинкована сталь
- Матеріал шпильки: оцинкована сталь
- Матеріал шплінта: нержавіюча сталь
- Оздоблення поверхні: гаряче цинкування
- Максимальна міцність: 70KN-300KN
- Колір: сріблястий
- Стандарт: ANSI
- Оригінал: Лішуй, Китай
- Сертифікат: ISO
- Термін оплати: TT, LC
- Термін поставки: Договірна
- Упаковка: тканий мішок або піддон
- Основний ринок: Південно-Східна Азія (особливо В'єтнам), Америка, Африка
- Використання: будівництво ліній електропередач
Специфікація товару
|
Модель |
Розмір (мм) |
Призначений розмір муфти |
Номінальне навантаження на відмову (КН) |
Приблизно Вага одиниці (кг) |
||||
|
h |
d1 |
d2 |
M |
C |
||||
|
Q-7U |
89 |
17 |
33.3 |
16 |
18 |
16 |
70 |
0.42 |
|
Q-10U |
90 |
17 |
33.3 |
18 |
20 |
16 |
100 |
0.76 |
|
Q-12U |
94 |
17 |
33.3 |
22 |
22 |
16 |
120 |
0.9 |
|
Q-16U |
78 |
21 |
41 |
24 |
24 |
20 |
160 |
1.37 |
|
Q-21U |
102 |
21 |
41 |
27 |
30 |
20 |
210 |
1.38 |
|
Q-30U |
110 |
25 |
49 |
36 |
38 |
24 |
300 |
2.14 |
Сертифікат
Упаковка, доставка та відправка
Стандартний внутрішній пакет:Двошарова ткана сумка
Стандартний зовнішній пакет:Дерев'яний піддон без фумігації
Доставка та відправка:Морем для FCL або LCL.
По повітрю, якщо клієнт потребує
Особливості кульової скоби
- Предмет укомплектований болтом, гайкою та шплінтом.
- Для використання з ізоляторами класів 52-8 і 52-11 відповідно до ANSI.
- Типовий дизайн згідно з кресленням обробки;
- Найкраща універсальність. Його можна використовувати для різних струн відповідно до різної напруги та застосування.
- Високоякісна сталева поковка. Має щільний матеріал і вищі механічні властивості.
- Гаряче оцинковане, яке може бути антикорозійним, матиме тривалий термін служби.
- Кулькова скоба використовується для з’єднання металевих арматурних струн повітряної лінії з ізолятором, розетковою скобою та іншими фітингами для формування арматурної стрічки та підключення дроту до стовпової вежі. Різна напруга сформує різну лінію натягу для підключення іншого провідника. Як ACSR 185 /30,ACSR-240/32,ACSR-300,ACKP-240/32 тощо.
