Обладнання опорної лінії відіграє вирішальну роль у безпеці та стабільності повітряних систем розподілу електроенергії. Такі компоненти, якполюсні затискачі, поперечні скоби, болти таарматура для підвіскирозроблені таким чином, щоб витримувати механічні навантаження, вплив навколишнього середовища та тривалу- вібрацію.
Однак у багатьох проектах будівництва ліній електропередачі помилки монтажу можуть призвести доослаблення кріплення, зміщення провідника або навіть структурна несправність.
Базуючись на багаторічному досвіді підтримки глобальних комунальних і будівельних проектів, осьшість найпоширеніших помилок у встановленні апаратного забезпеченняна сайтах вакансій-і правильні методи їх уникнення.

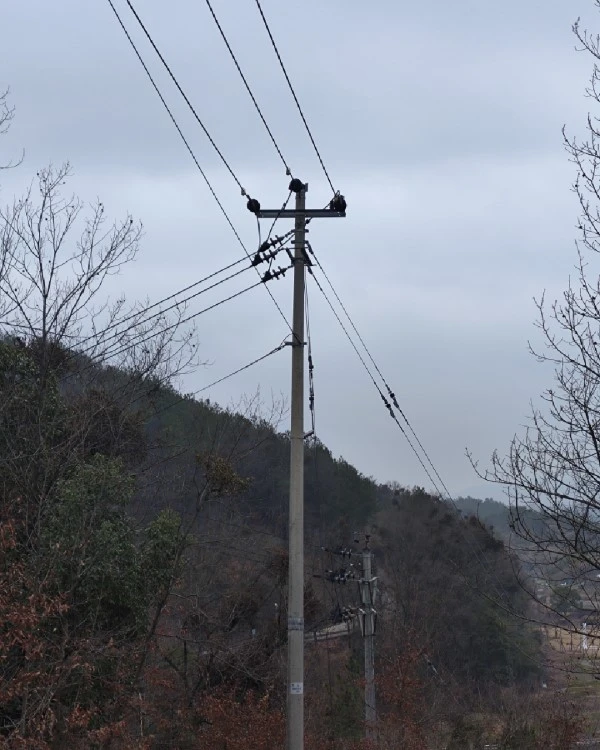

Полюсна лінія
1. Неправильний момент затягування болта
- Поширена помилка
Болти з'єднувальніполюсні затискачі, поперечини та кронштейнизатягуються без використання динамометричного ключа. Установники часто покладаються на ручну оцінку.
- Потенційні ризики
Послаблення фурнітури з часом
Підвищена вібрація при вітровому навантаженні
Пошкодження різьби через надмірне затягування
- Правильний спосіб установки
Використовуйте aкалібрований динамометричний ключзатягнути болти відповідно до специфікацій виробника
Виконайте aперевірка вторинного крутного моментупісля встановлення
використаннястопорні шайби або подвійні гайкиу середовищах із -високою вібрацією
2. Використання невідповідного розміру затискача
- Поширена помилка
A полюсний затискачвстановлюється без перевірки діаметра полюса, що призводить до надто тугих або ослаблених затискачів.
- Потенційні ризики
Ковзання фурнітури по стовпу
Нерівномірний розподіл навантаження
Пошкодження конструкції дерев’яних або бетонних стовпів
- Правильний спосіб установки
Виміряйтедіаметр або окружність стовпаперед встановленням
Виберіть правильнийспецифікація полюсного затискачазгідно з каталогом продукції
використаннярегульовані затискачі або індивідуальні фітингиякщо розміри полюсів відрізняються
Затискач для стовпа 2A
3. Crossarm Not Installed Рівень
- Поширена помилка
Theпоперечинавстановлюється без перевірки вирівнювання, в результаті чого одна сторона вище іншої.
- Потенційні ризики
Нерівномірний натяг провідника
Зміщення струни ізолятора
Тривале -напруження конструкції
- Правильний спосіб установки
Використовуйте aнівелір або лазерний рівеньпід час встановлення
Відрегулюйте поперечину перед остаточним затягуванням
Перевірте рівень після закріплення болтів
Лазерний рівень
4. Пошкоджене оцинковане покриття під час встановлення
- Поширена помилка
Гаряче{0}}оцинковане обладнання подряпано або вдарено металевими інструментами під час транспортування чи встановлення.
- Потенційні ризики
Локалізована корозія
Прискорена іржа в прибережних або вологих середовищах
Знижений термін служби обладнання
- Правильний спосіб установки
Уникайте перетягування обладнання по шорстким поверхням
Використовуйте захисну підкладку під час транспортування
Застосуватицинк-ремонтне покриттяна пошкоджені ділянки

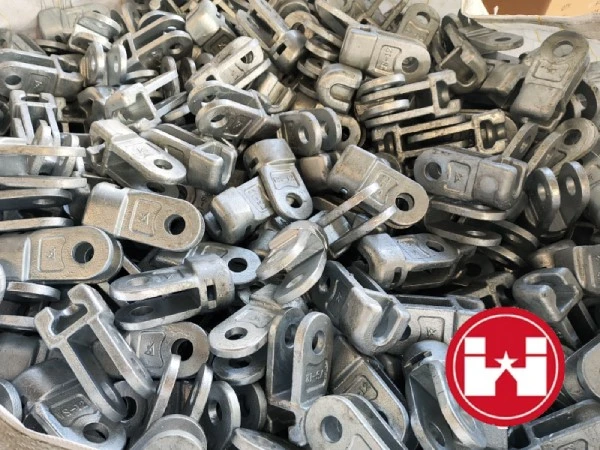

Фурнітура Victoryele, оцинкована гарячим способом-
5. Неправильне встановлення шплінтів або стопорних шпильок
- Поширена помилка
Після встановлення з’єднувальних штифтів,шплінт не повністю відкритий або закріплений.
- Потенційні ризики
Булавки випадають через вібрацію
Відрив ізолятора або провідника
Можливі обриви лінії
- Правильний спосіб установки
Переконайтеся, що шплінти єповністю розгорнутий і заблокований
Перевірте правильний діаметр шпильки для розміру отвору
Огляньте кожну точку підключення під час остаточних перевірок
6. Неправильна орієнтація обладнання
- Поширена помилка
Деякіобладнання лінії електропередач або затискачі для провідниківвстановлені в неправильній орієнтації.
- Потенційні ризики
Знижена сила затиску
Прослизання провідника
Передчасний вихід з ладу обладнання
- Правильний спосіб установки
Перевіртепокажчики напрямку навантаженняна апаратному забезпеченні
Дотримуйтеся схеми встановлення виробника
Попросіть досвідчених техніків перевірити напрямок встановлення
Контрольний список якості встановлення апаратного забезпечення Pole Line
Після завершення монтажу польові бригади повинні виконати швидку перевірку, використовуючи такий контрольний список:
| Пункт перевірки | Статус |
|---|---|
| Болти затягнуті до заданого моменту | □ |
| Розмір затискача для стовпа відповідає діаметру стовпа | □ |
| Поперечина встановлена рівнем | □ |
| Оцинковане покриття без пошкоджень | □ |
| Належним чином закріплені шплінти | □ |
| Правильна орієнтація обладнання | □ |
| Жодних слабких кріплень або компонентів | □ |
Використання такого простого контрольного списку може значно зменшитизбої після-встановлення та витрати на обслуговування.
